اتصالات ملحومة ذات وجه مسطح
وصف المنتجات

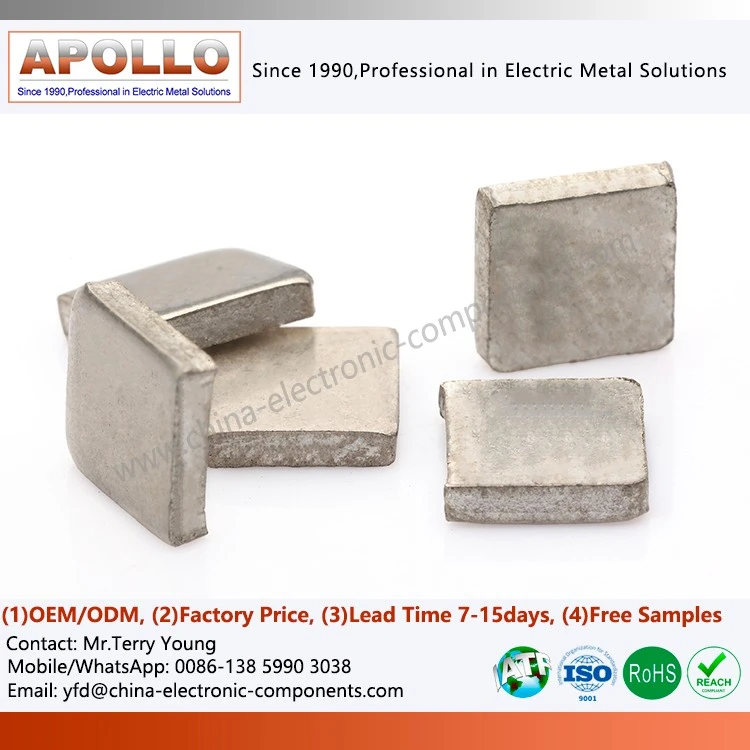

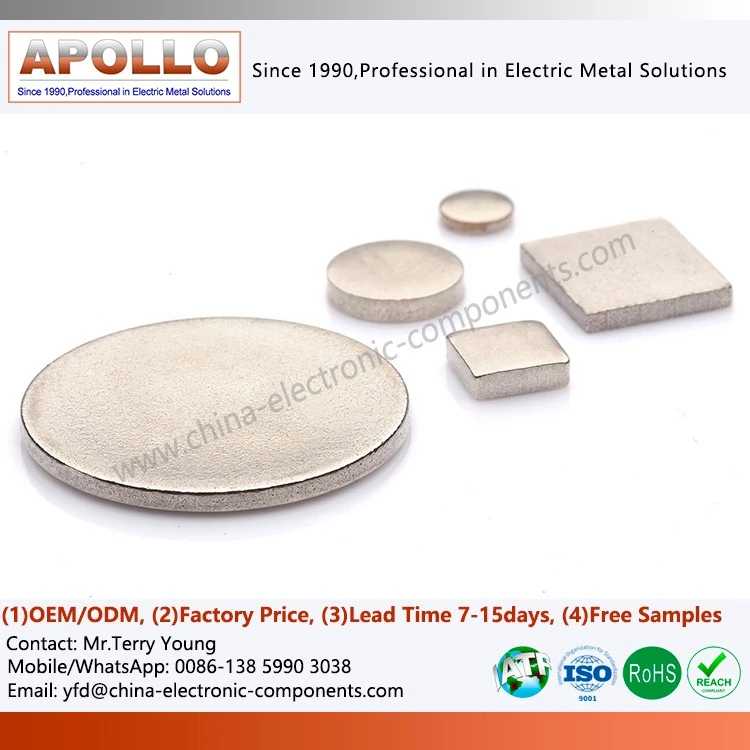

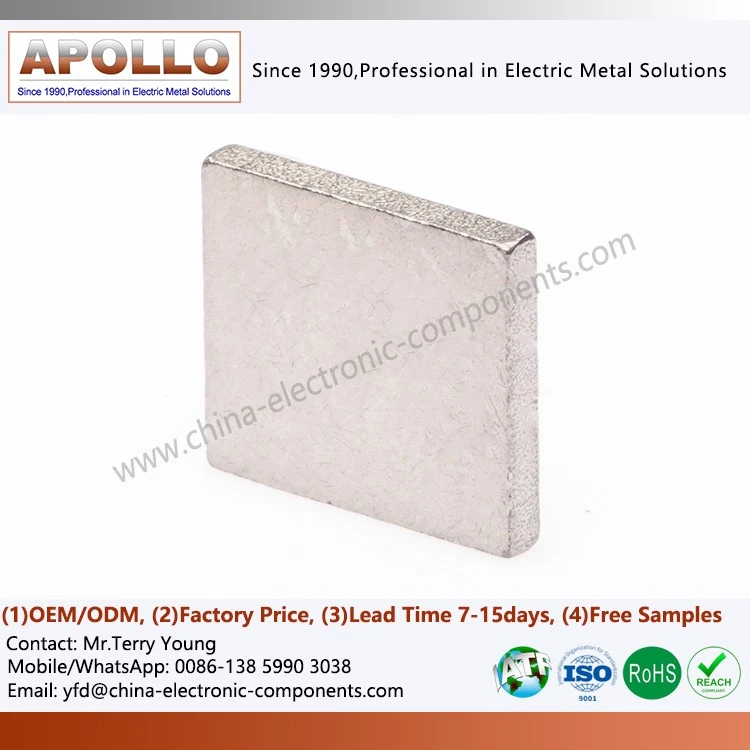

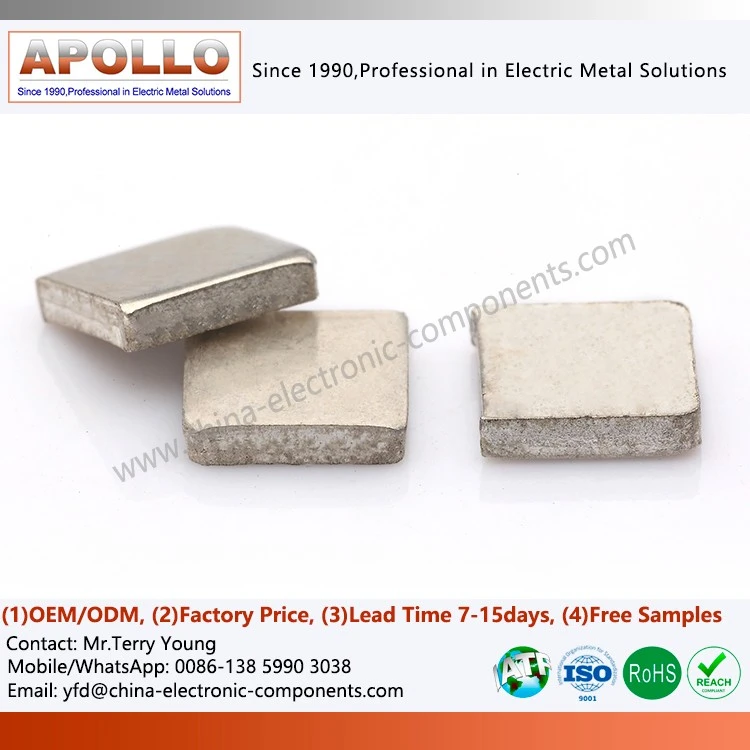

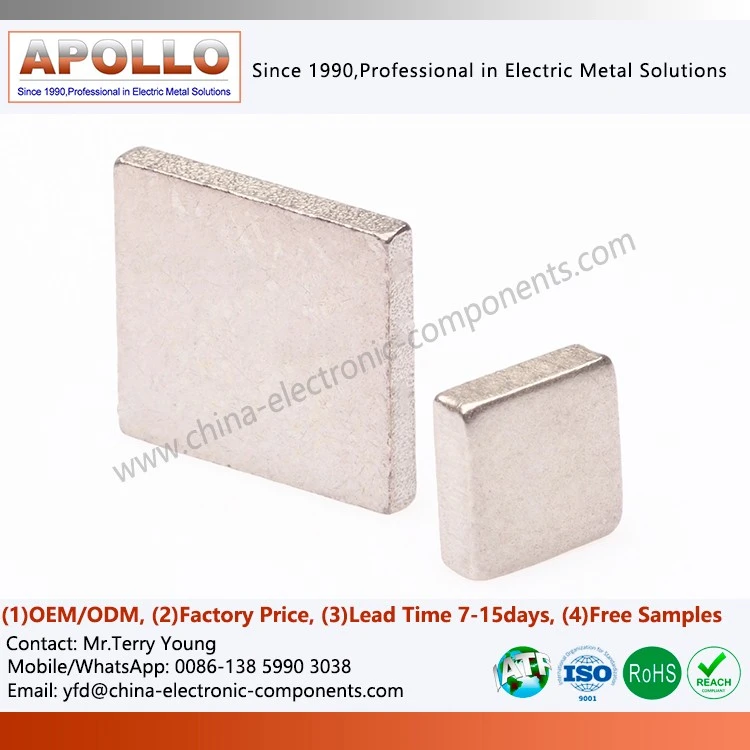

إن جهات الاتصال النحاسية ذات الوجه المسطح هذه هي عبارة عن برشام مركب من النحاس المستوي -من نوع جهة الاتصال الفضية. سطح العمل لجهة الاتصال على شكل قرص أو لوحة مسطحة. يتم دمج طبقة سبائك الفضة بقوة مع جسم البرشام المعتمد على النحاس عالي التوصيل-من خلال عملية لحام دقيقة، مما يشكل بنية مركبة متكاملة. على عكس المسامير التقليدية ذات الشكل النقطي أو المنحني-، فإن جهة الاتصال هذه لديها مساحة اتصال مستوية أكبر، مما يتيح توزيعًا أكثر اتساقًا للتيار واتصالًا ميكانيكيًا أكثر استقرارًا.
سطح التلامس الفضي تم تشطيبه بالمرآة-، ويمكن أن تكون منطقة التلامس الأولية أكثر من ضعف مساحة تلامس البرشام التقليدية. في تفاعل الاتصالات المتحركة والثابتة التي تتحرك يسارًا ويمينًا أو لأعلى ولأسفل، يمكنها تقليل كثافة التيار بشكل فعال وقمع الحرارة الزائدة المحلية وتركيز القوس. يتم ربط الواجهة المركبة النحاسية بواسطة تعدين ذو درجة حرارة عالية-، وتمتلك قوة قص عالية للغاية ومقاومة للصدمات الحرارية، مما يجعلها مناسبة بشكل خاص لسيناريوهات التحول في المعدات الصناعية حيث يكون استواء سطح التلامس وقوة الرابطة أمرًا بالغ الأهمية.
الميزات التقنية: علم المواد في هندسة الواجهات
ترطيب ونشر حركية
يكمن جوهر جودة اللحام بالنحاس في ترطيب ونشر معدن الحشو على المعدن الأساسي. من خلال تنشيط التدفق، والتحكم في خشونة السطح، وحماية الغلاف الجوي، يتم تحقيق ترطيب كامل لمعدن الحشو على الطبقة الفضية وأسطح الركيزة النحاسية، مع زاوية اتصالات برشام مركبة نصف قطرها/ياقة<20° and a spreading area coverage >95%.
الانتشار البيني والمركبات بين المعادن
أثناء عملية اللحام بالنحاس، تنتشر عناصر الحشو المعدنية في المعدن الأساسي، لتشكل منطقة تقوية للمحلول الصلب وطبقة مركبة بين المعادن. التحكم في عمق الانتشار وسمك المركب (عادة<5μm) avoids interfacial embrittlement caused by excessive brittle phases.
التحسين والتحكم في البنية المجهرية المشتركة النحاسية
البنية المجهرية المثالية للمفاصل النحاسية هي بنية دقيقة متساوية أو سهلة الانصهار، خالية من المسامية والشوائب ومعدن الحشو غير المنصهر. من خلال الضبط الدقيق للتركيبة المعدنية للحشو والتحكم في معدل التبريد، يتم تحقيق التوازن الأمثل بين قوة الوصلة النحاسية واللدونة عند اللحام باستخدام جهات الاتصال.
استراتيجيات للقضاء على الإجهاد المتبقي
يؤدي انكماش التبريد بعد اللحام إلى توليد إجهاد الشد المتبقي في الواجهة. من خلال استخدام عمليات مثل التبريد المتدرج، أو التلدين متساوي الحرارة، أو تعتيق الاهتزاز الميكانيكي، يتم التحكم في مستوى الإجهاد المتبقي تحت الحد الآمن.
تحليل مقارنة المزايا المادية
بالمقارنة مع الاتصالات الفضية الصلبة، توفر الاتصالات النحاسية المستوية مزايا في بعدين: التقسيم الوظيفي الأمثل وسهولة التجميع.
اتصالات الفضة الصلبة مصنوعة بالكامل من سبائك الفضة، مما يؤدي إلى ارتفاع تكاليف المواد ويتطلب الحفر والتثبيت للتجميع. تقوم نقاط الاتصال النحاسية المستوية بتوزيع المادة الفضية بدقة عبر سطح التلامس، بينما تتعامل الركيزة النحاسية مع الوظائف الهيكلية والموصلة للمناطق غير -، مما يؤدي إلى تكوين مادة أكثر عقلانية وتجميع أسهل.
بالمقارنة مع جهات الاتصال المركبة-الثلاثية، توفر السبائك والمكونات الفضية مزايا في مرونة الشكل ونضج العملية. الاتصالات المركبة الثلاثية- محدودة بالرأس البارد أو عمليات اللحام بالانتشار، مما يؤدي إلى أشكال تشبه المسامير في المقام الأول. يمكن أن تحقق جهات الاتصال النحاسية المستوية أشكالًا مسطحة مختلفة، مما يجعلها أكثر ملاءمة لاحتياجات التجميع المتخصصة. علاوة على ذلك، فإن عملية اللحام بالنحاس أكثر نضجًا، مع وجود موارد أكثر ثراءً للموردين وانخفاض مخاطر سلسلة التوريد.
فيما يتعلق باختيار المواد، نوصي عملاء الهندسة بمطابقة المواد وفقًا لظروف التشغيل الفعلية الخاصة بهم: بالنسبة للمعيارأحمال التيار المتردد:طبقة الفضة AgNi + الركيزة النحاسية T2
للكثافة الحالية العالية:قم بزيادة مساحة المقطع-العرضي للركيزة النحاسية لتحسين تبديد الحرارة
بالنسبة إلى-التبديل عالي التردد:اختر طبقة الفضة AgSnO₂ لتعزيز مقاومة القوس
للبيئات الخاصة:تتوفر خدمات الطلاء أو حماية الطلاء.
مزايا التطبيق: حراس التيار العالي والبيئات القاسية
قواطع الدائرة العالمية (ACBs) وقواطع الدائرة المقولبة (MCCBs)
باعتبارها جهات الاتصال الرئيسية، فإن الاتصالات النحاسية المسطحة تحمل التيار الكامل للدائرة الرئيسية. يضمن تبديد الحرارة الممتاز وخصائص اللحام-الممتازة موثوقية قاطع الدائرة في عمليات التأخير-الطويلة، والتأخير-القصيرة، والفورية.
المقاولون-الثقيلون
في دوائر التحكم في المحركات التي يتم تشغيلها بشكل متكرر، يجب أن تتحمل نقاط الاتصال تأثير تيار البدء والتآكل المتكرر للقوس. تضمن الطبقة الفضية السميكة والمفاصل الملحومة القوية للاتصالات المسطحة العمر الكهربائي للموصل في ملايين دورات التشغيل.
المرحلات الإلكترونية وتحويل إمدادات الطاقة
في المحولات الإلكترونية -الصغيرة الحجم والموثوقية العالية-، تفي وصلات اللحام المركبة، بمظهرها المنخفض ومستوى التسطيح العالي، بمتطلبات العملية الخاصة بتركيب SMT أو اللحام الدقيق، مما يضمن نقاء واستقرار نقل الإشارة.
اتصل بنا
ونحن نعتقد اعتقادا راسخا أن نوعية كلالاتصال الفضة الملحومةيرتبط ارتباطًا مباشرًا بسمعة العلامة التجارية وسلامة منتجاتك النهائية. نحن نرفض الدخول في حروب أسعار شرسة في السوق-المنخفضة التكلفة عن طريق تقليل محتوى الفضة أو تبسيط العمليات المركبة، لأن أي حل وسط يكون مكلفًا عندما يتعلق الأمر بالسلامة الصناعية.
من خلال الاستفادة من خبرتنا العميقة-وقدراتنا التصنيعية عالية الدقة في مجال المركبات المعدنية المتباينة، نحن واثقون من تزويد معدات الطاقة المتطورة لديك-بدعم اتصال كهربائي أكثر تكرارًا من الناحية الفنية ومستقر حراريًا، وبالتالي مساعدة علامتك التجارية على تحقيق الريادة التكنولوجية في المنافسة العالمية الشرسة.
