تحويلات عداد الطاقة
وصف المنتجات

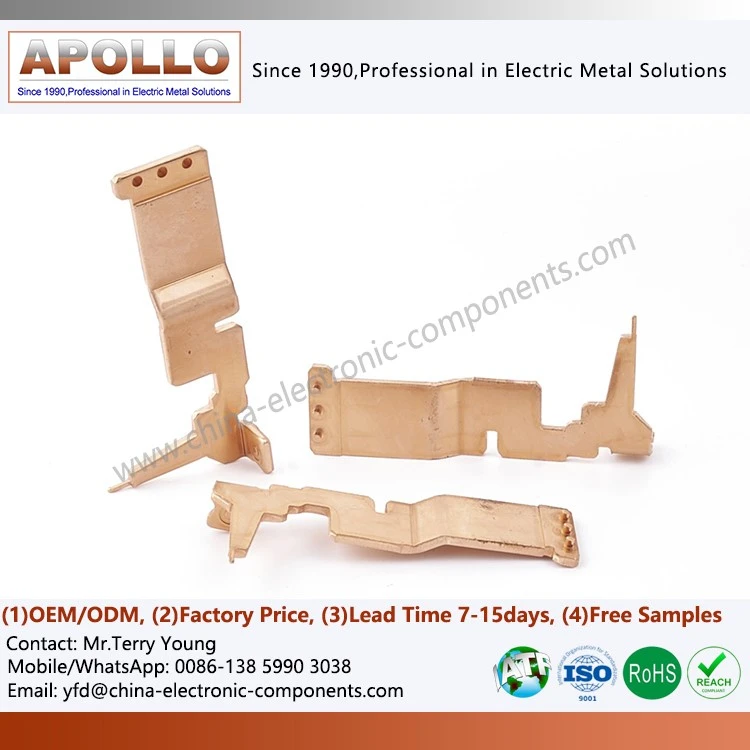

تم تصميم وصلات عداد الطاقة هذه خصيصًا لعدادات الكهرباء الذكية والمرحلات الصناعية وسيناريوهات الكشف عن التيار -عالية الدقة. يتم تصنيعه من خلال الجمع بين سبائك النحاس والنحاس والمنغنيز - (Cu-Mn-Ni) من خلال عملية اللحام بالليزر بشعاع الإلكترون ثم الختم الدقيق. تكمن مزاياه الرئيسية في معامل درجة الحرارة المنخفض للغاية (TCR أقل من أو يساوي ±5 جزء في المليون/درجة) والثبات الحراري العالي، مما يجعله مناسبًا لأخذ عينات تيار الحمل العالي-على المدى الطويل وقياس الطاقة الكهربائية.
نقاط البيع الأساسية
تكنولوجيا اللحام بشعاع الإلكترون
يستخدم تقنية الاتصال بالفضة لللحام بعقب المقاومة لتحقيق رابطة خالية من الأكسجين-عند واجهة المنغنيز والنحاس-، مما يؤدي إلى القضاء على انحراف المقاومة الناجم عن الإجهاد الحراري.
خاصية الانجراف في درجات الحرارة المنخفضة جدًا-
تحتوي سبيكة النحاس المنغنيز- المستخدمة في مقاومة تحويلة اللحام Micro Ohm Manganin على TCR (معامل درجة حرارة المقاومة) يبلغ ±5 جزء في المليون/درجة فقط، وهو متفوق بشكل ملحوظ على نيكل النحاس- التقليدي (±20 جزء في المليون/ درجة ).
ارتفاع تحمل النبض
يدعم مقياس التيار الكهربائي Manganin Shunt الحمل الزائد للتيار الفوري بمقدار 3 أضعاف القيمة المقدرة، وهو مناسب لسيناريوهات التيار العابر مثل العاكسات وUPS.
حجم صغير
اضغط على -سمك مشكل يتراوح من 0.2 إلى 5 مم، ومقاوم تحويل المنجانين مناسب لتصميم العدادات المصغرة.
الميزات التقنية
لا يوجد رابط معدني لحام:يختلف اللحام بالليزر بشعاع الإلكترون عن عملية اللحام بالنحاس التقليدية القائمة على الفضة-، حيث يحقق ترابطًا ذريًا على المستوى-بين النحاس الأرجواني ونحاس المنغنيز، مما يؤدي إلى حل مشكلات مثل انفصال طبقة اللحام وارتفاع درجة الحرارة بشكل كامل. يتم تجنب عيب العملية التقليدية للنحاس الملامس الفضي على القضبان النحاسية تمامًا، مما يعزز الاستقرار التشغيلي للمنتج على المدى الطويل-.
أخذ عينات دقيقة من الطاقة:إن خاصية معامل درجة الحرارة المنخفضة لسبائك النحاس المنغنيز جنبًا إلى جنب مع تقنية الختم الدقيقة تمكن إشارة أخذ العينات لمقاوم تحويلة الرصاص الطرفي النحاسي من الوصول إلى دقة 0.5 درجة، وقادرة على التقاط إشارات التيار بدقة تتراوح من مستويات ميكرو-أمبير إلى كيلو-أمبير، ومناسبة للوظائف المتقدمة مثل قياس مشاركة الوقت- ومراقبة الحمل في عدادات الكهرباء الذكية.
خسارة منخفضة والتوصيل الفعال:يمكن للموصلية العالية للركيزة النحاسية الأرجوانية التحكم في فقدان التوصيل لحام البقعة لمقاوم تحويل المنجانين عند أدنى مستوى في الصناعة. بالإضافة إلى خاصية استهلاك الطاقة الصفرية الثابتة لمرحل الاحتفاظ المغناطيسي، فإنه يساعد معدات الطاقة على تحقيق الحفاظ على الطاقة وتقليل الاستهلاك، بما يتوافق مع اتجاه تطوير الكربون المنخفض-لمعدات طاقة الطاقة الجديدة.
تحسين مكافحة-التداخل الكهرومغناطيسي:تتبنى نهاية أخذ العينات في Terminal Block Manganin Shunt تصميمًا هيكليًا متمايزًا، مما يزيل بشكل فعال التداخل المستحث من المجالات المغناطيسية الحالية المتناوبة، ويتجنب التداخل الناتج عن تراكب إشارة القياس، ويحسن دقة القياس في البيئات الكهرومغناطيسية القوية الخارجية والصناعية.
الأسئلة المتداولة
هل يمكن تخصيص قيمة مقاومة التحويلة؟
نعم، يمكننا تخصيص التحويلات بقيم مقاومة مختلفة لجهاز قياس الدفع المسبق وفقًا لمتطلبات العميل.
ما هو نطاق درجة حرارة العمل للتحويلة؟
يمكن أن تعمل تحويلة المنجانين الأساسية الخاصة بنا بشكل طبيعي ضمن نطاق درجة الحرارة من -55 درجة إلى +150 درجة.
ما هي الاختلافات بين عملية اللحام لهذا المنتج واللحام الملامس الفضي التقليدي؟
يستخدم هذا المنتج اللحام بالليزر بشعاع الإلكترون لتحقيق رابطة معدنية بين النحاس الأرجواني ونحاس المنغنيز، بدون طبقة لحام. يؤدي هذا إلى حل مشاكل تسخين اللحام وفصل اللحام تمامًا في عملية التلامس الفضي لحام البقعة النحاسية. في حين أن اللحام بالتلامس الفضي التقليدي له عيوب تتمثل في مقاومة التلامس العالية وقابلية التقادم بمرور الوقت، فإن مقاومة التلامس لهذا المنتج أقل من أو تساوي 5mΩ، ويتم تحسين الاستقرار التشغيلي على المدى الطويل- بأكثر من 3 مرات.
ماذا عن تركيب المنتج وقابليته للتكيف؟
ماذا عن تركيب المنتج وقابليته للتكيف؟
تم تجهيز مقاومة تحويلة أسلاك الكابلات بفتحات تثبيت قياسية ومحطات أخذ العينات، والتي يمكن تكييفها مباشرة مع واجهة التثبيت الخاصة بمرحلات التثبيت المغناطيسية ذات الأغراض العامة-؛ وفي الوقت نفسه، فهو يدعم تصميم المحطة المخصصة بناءً على حجم وطريقة التثبيت لمقياس الطاقة الكهربائية/المرحل الخاص بالعميل، مما يوفر رسومات ثنائية وثلاثية الأبعاد لتسهيل الاستيراد المباشر إلى خط التجميع الآلي للإنتاج.
اتصل بنا
ملكناتحويلات عداد الطاقةتمتلك مزايا مثل الدقة العالية والاستقرار والموثوقية. لديهم آفاق تطبيق واسعة في مجالات مثل قياس الطاقة الكهربائية ومرحلات الاحتفاظ المغناطيسي. من خلال اعتماد تقنيات التصنيع المتقدمة ومراقبة الجودة الصارمة، فإننا نضمن الأداء العالي وعمر الخدمة الطويل للمنتجات. ونحن نتطلع إلى التعاون مع العملاء العالميين وتعزيز تطوير صناعة الطاقة بشكل مشترك.
