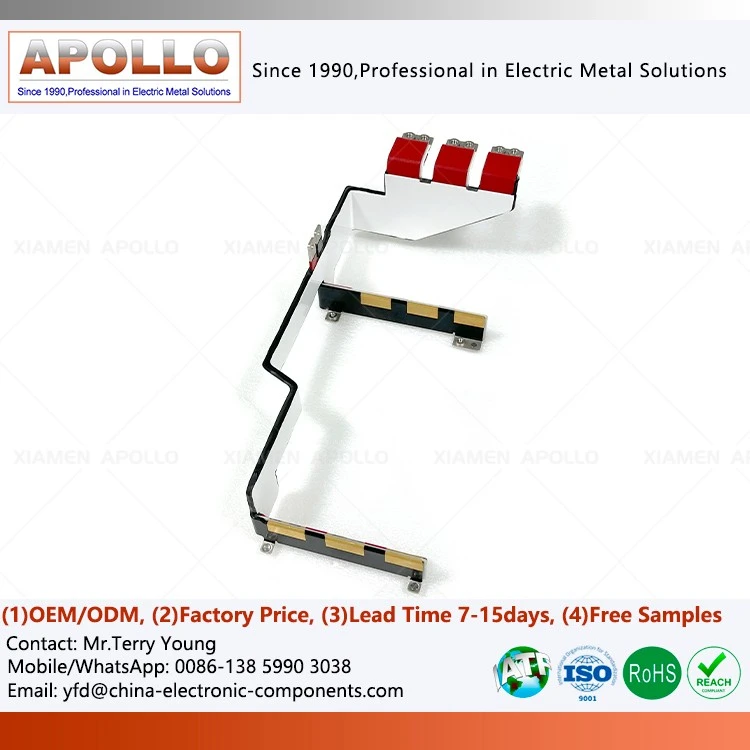

شريط بسبار مصفح مخصص لـ IGBT
وصف المنتجات
يتم إنشاء قضبان التوصيل المصفحة المخصصة لـ IGBTs من خلال تكديس طبقات متعددة من قضبان التوصيل النحاسية باستخدام عازل كهربائي -عالي الأداء، مما يشكل هيكلًا كهربائيًا مدمجًا ومستقرًا. يكمن الاختلاف الأساسي بين قضبان التوصيل النحاسية التقليدية في:
تصميم هيكل متعدد-طبقات: يقلل بشكل كبير من الحث الطفيلي من خلال التراص المحكم للأقطاب الكهربائية الموجبة والسالبة.
القالب المتكامل: يقلل من نقاط الاتصال ويحسن استقرار الموصلية بشكل عام.
تصميم المسار المخصص: يتطابق بدقة مع تخطيط وحدة IGBT وطوبولوجيا نظام UPS.
لا يُعد هذا المنتج مكونًا موصلاً للكهرباء فحسب، بل يعد أيضًا ناقلًا مهمًا لتحسين الأداء الكهربائي على مستوى النظام-.
الميزات الرئيسية: توزيع دقيق للطاقة في مساحة ثلاثية الأبعاد
فائقة-بنية الحث الشارد المنخفض
يتم فصل الطبقات الموصلة فقط بواسطة مادة عازلة بمستوى ميكرون-. يعمل هذا الترتيب المتوازي القريب للغاية على زيادة الحث المتبادل إلى الحد الأقصى، مما يقلل بشكل كبير من تحريض الحلقة.
تصميم متعدد-غير متجانس الطبقات
يمكن تصميم الانحناءات المعقدة -الأبعاد والتفرعات المتعددة- وفقًا لتخطيط IGBTs، ومجمعات المكثفات، ودوائر القيادة، مما يحقق درجة عالية من نمطية الدوائر لشريط النقل المصفح IGBT.
ارتفاع تحمل الجهد وقمع التفريغ الجزئي
حتى في الفجوات الضيقة بين الطبقات، تضمن الطلاءات أو الأفلام العازلة الخاصة عدم حدوث أي فشل في التشغيل تحت أشكال موجية قاسية عالية الجهد-.
مزايا التطبيق
UPS (إمدادات الطاقة غير المنقطعة)
تعمل IGBTs بمرحلة العاكس UPS عبر الإنترنت بترددات تحويل عالية، مما يجعلها حساسة للغاية لمحاثة الناقل. تمكن قضبان الناقل ذات الحث المنخفض المصفحة أنظمة UPS من تحقيق كفاءة عاكس أعلى، وتشوه توافقي أقل للإخراج، وتحسين الاستقرار تحت الأحمال غير الخطية. وفي الوقت نفسه، يساعد هيكل شريط التوصيل المدمج الشركات المصنعة لـ UPS على تقليل الحجم الإجمالي للنظام وزيادة كثافة الطاقة-وهو أمر بالغ الأهمية لاستخدام مساحة حامل مركز البيانات.
وحدات طاقة الخادم (PSUs)
تتطلب وحدات طاقة الخادم القياسية، مثل CRPS (مزود الطاقة المتكرر المشترك) إخراج كيلووات من الطاقة ضمن ارتفاع 1U أو حتى 0.5U. يتناسب الهيكل الرقيق لقضبان التوصيل المصفحة (عادةً ما تكون سماكتها أقل من 5 مم) بشكل مثالي مع متطلبات التصميمات المسطحة، بينما يدعم الحث المنخفض ترددات التحويل الأعلى، وبالتالي تقليل حجم المكونات المغناطيسية.
العاكسون ومحركات المؤازرة
تواجه العاكسات الصناعية تغيرات جذرية في الأحمال وبيئات قاسية. يعمل الهيكل الرقائقي المحكم لقضبان توصيل الهيكل المركب متعدد الطبقات- على تغليف الموصلات بالكامل، مما يوفر أداءً ممتازًا مقاومًا للرطوبة-ومقاومًا للغبار-والاهتزاز-، مما يقلل من معدلات فشل المجال. بالنسبة لمحولات تردد الطاقة العالية- التي تتطلب IGBTs متوازية، تضمن أشرطة التوصيل المصفحة مشاركة التيار الديناميكي، مما يؤدي إلى تحسين سعة الإخراج الإجمالية.
التحكم الإلكتروني بالمركبات الكهربائية
تتمتع محولات قيادة السيارة الكهربائية بمتطلبات صارمة للغاية فيما يتعلق بالحجم والوزن والموثوقية. يساعد الحث المنخفض والتصميم المتكامل لقضيب التوصيل المصفح للمحولات ثلاثية المستوى نظام التحكم الإلكتروني على تحقيق كثافة طاقة أعلى، في حين تم التحقق من مقاومته للاهتزاز وصدمات درجة الحرارة وفقًا لمعايير السيارات.
محول تخزين الطاقة (PCS)
أنظمة تخزين الطاقة لديها متطلبات عالية للغاية للسلامة والعمر الافتراضي. تعمل البنية العازلة الخالية من الفجوات لقضبان التوصيل العاكسة ذات الجهد العالي- على التخلص من خطر التفريغ الجزئي، مما يؤدي إلى موثوقية تشغيلية أفضل بكثير-على المدى الطويل مقارنة بقضبان التوصيل المنفصلة.
عملية التصنيع: محاذاة مستوى ميكرون-الطبقات البينية - حاجز التصنيع
| ختم دقيق وإزالة حواف الحواف | لا يتطلب ختم قضبان التوصيل النحاسية دقة الأبعاد فحسب، بل الأهم من ذلك، جودة الحافة. في ظل التردد العالي والجهد العالي، يمكن لأي نتوء معدني صغير أن يصبح نقطة تشويه للمجال الكهربائي، مما يؤدي إلى تفريغ الهالة. تضمن قوالبنا الدقيقة، جنبًا إلى جنب مع عملية إزالة الأزيز على مستوى ميكرون-، أن قضبان التوصيل المصفحة لحواف تركيبات قضبان التوصيل المعقدة تظهر انتقالات مستديرة وسلسة للغاية. |
| عملية التصفيح بالضغط الساخن بالفراغ | بعد تكديس طبقات متعددة من قضبان التوصيل الرقائقية للسيارات الكهربائية والأغشية العازلة، يتم إدخالها في مكبس ساخن مفرغ. لماذا فراغ؟ لأن الضغط الساخن عند الضغط العادي يؤدي إلى إغلاق أي آثار متبقية للهواء بين الطبقات، مما يشكل فجوات هوائية صغيرة. تحت الجهد العالي، سوف تنهار هذه الفجوات الهوائية، مما يتسبب في تفريغ جزئي وتفحيم الطبقة العازلة تدريجيًا. تعمل تقنية الضغط الساخن بالتفريغ على إزالة الهواء تمامًا من بين الطبقات تحت درجة حرارة وضغط مرتفعين، مما يسمح للراتنج بالذوبان تمامًا وملء كل فجوة في مستوى -الميكرون، مما يحقق معالجة "فجوة صفر-" حقيقية. |
| الدقة الثلاثية-قولبة الأبعاد | بالنسبة لقضيب التوصيل المصفح ثلاثي الأبعاد المعقد في محولات الطاقة العالية، يجب ثني الجسم المسطح بعد التصفيح بزوايا متعددة باستخدام آلة الثني CNC. وهذا يتطلب قالب الثني ليس فقط لتجنب إتلاف طبقة العزل الداخلية ولكن أيضًا لضمان عدم انحراف قضبان التوصيل النحاسية الداخلية والخارجية أو الانزلاق عند الانحناء، مما يتطلب تحكمًا دقيقًا للغاية في استطالة المعدن. |
اتصل بنا
إذا كنت تبحث عن أقضبان التوصيل المصفحة للعاكس الكهروضوئيالحل الذي يجمع بين تحسين الأداء الكهربائي والتكامل الهيكلي لوحدات IGBT أو أنظمة UPS، يمكننا تقديم دعم على مستوى -التخصيص العميق والهندسة- استنادًا إلى سيناريو التطبيق المحدد لديك لمساعدتك في تحقيق تحسينات يمكن التحقق منها في أداء النظام وموثوقيته.
